Soil nail and Shotcrete

งานแก้ไขปัญหาน้ำท่วมแปลงที่ดิน T01 ของนิคมอุตสาหกรรมเหมราชอีสเทิร์นซีบอร์ด จังหวัดระยอง จากการสำรวจ พบว่า RC Box Culvert เดิมระบายน้ำไม่เพียงพอ และระบบระบายน้ำฝนเดิมไม่สามารถรองรับปริมาณน้ำฝนที่ตกหนักมากกว่า 60 มม.ต่อวันได้ อีกทั้งบางจุดที่มีการบรรจบของน้ำจากท่อระบายน้ำลงสู่คลอง มีลักษณะตั้งฉากกีดขวางทางน้ำไหล  ทางบริษัทจึงนำเสนอแนวทางการแก้ไขดังนี้

• รื้อ RC Box Culvert ขนาด 2.1×2.1 เมตร จำนวน 3 cell ออก โดยเปลี่ยนเป็น Open channel ขนาดหน้าตัด 24 ตรม. ซึ่งทำให้หน้าตัดมากกว่าเดิม 2 เท่า

• พื้นที่ Open Channel มีข้อจำกัดเรื่อง Right of way เนื่องจากด้านหนึ่งอยู่ติดถนนหลักของนิคมฯ และอีกด้านหนึ่งอยู่ติดที่ชาวบ้าน ทางบริษัทฯได้เสนอเทคนิคในการทำ Soil nail และ Shotcrete

• ปรับทิศทางการไหลของน้ำที่มาบรรจบกันให้ลื่นไหลสะดวกขึ้น

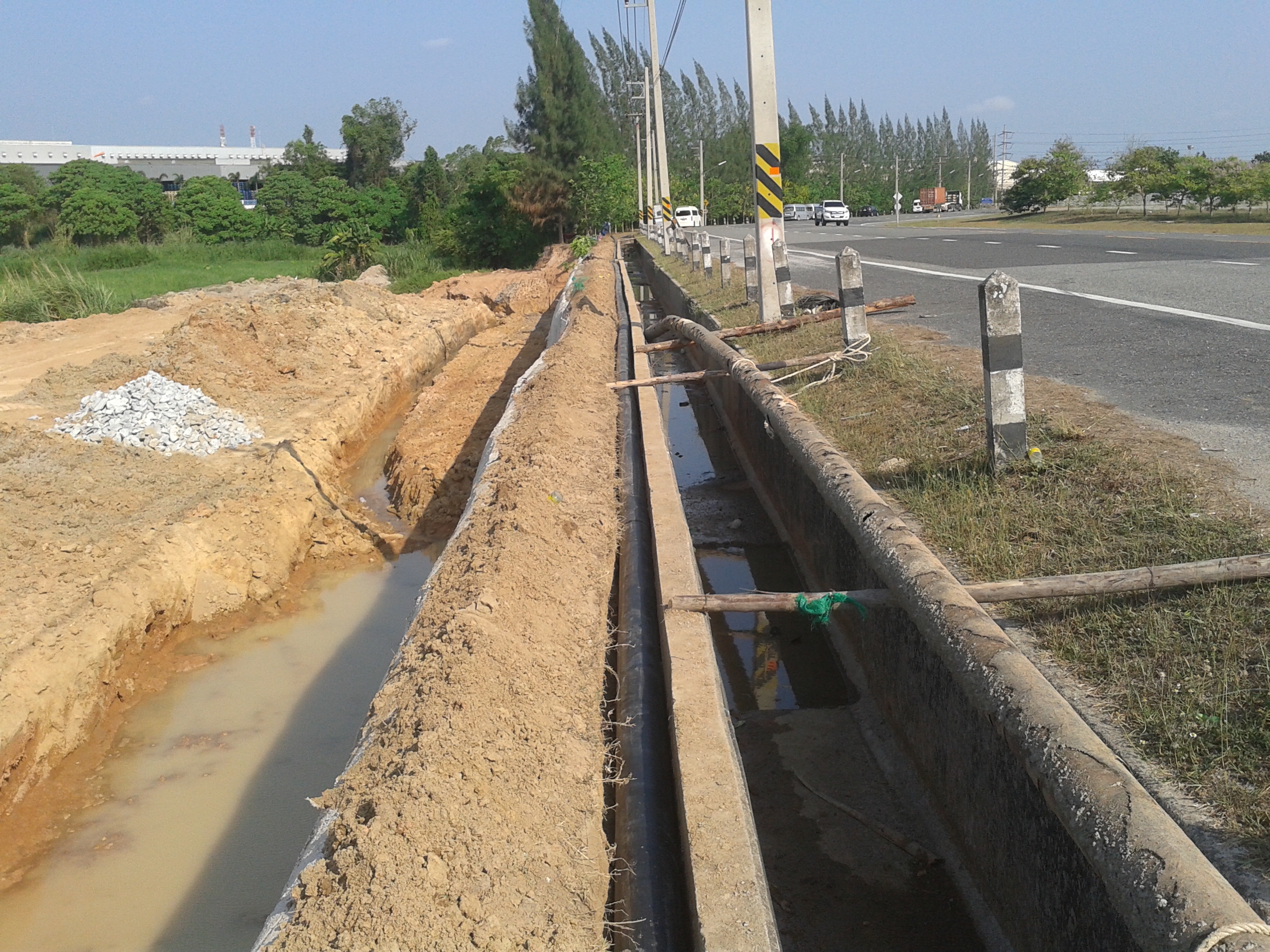

รูปภาพที่ 1 Box culvert เดิมระบายน้ำไม่เพียงพอทำให้เกิดปัญหาน้ำท่วมแปลงจำเป็นต้องรื้อเพื่อเปลี่ยนเป็นรางระบายน้ำแบบเปิด

รูปภาพที่ 2 ข้อจำกัดในเรื่องขอบเขตที่ดินติดกับถนนหลัก จึงต้องทำ Soil nail และ Shotcrete

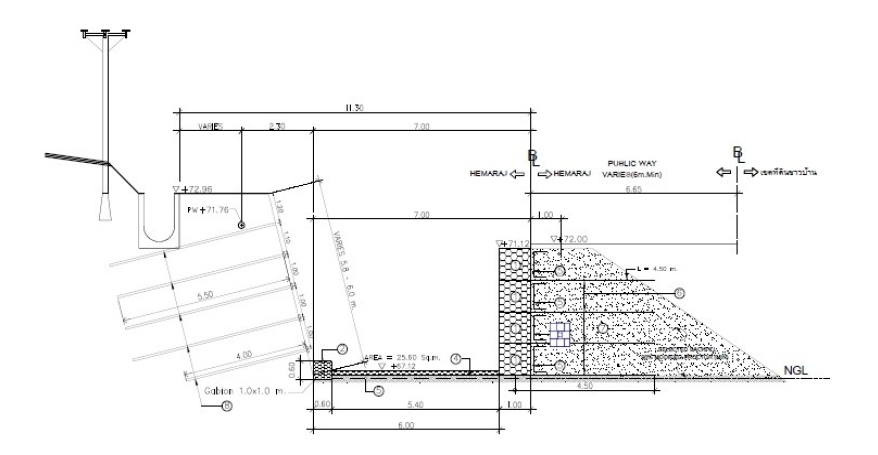

รูปภาพที่ 3 และ 4 ภาพแปลนและภาพตัด Section แปลง T01

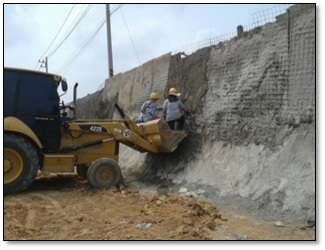

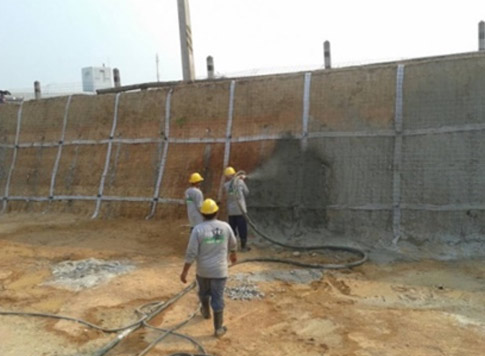

รูปภาพที่ 5, 6, 7 ระหว่างการทำ Soil Nail และ Shotcrete และภาพหลังก่อสร้างเสร็จ
